G、Y5-51鍋爐送風引風機主要用于火電廠2t/h～670t/h蒸汽鍋爐的送風引風機系統，同時滿足高壓性能參數的要求。該系列風機還可用于除塵、礦井通風和一般通風系統。
主要參數：

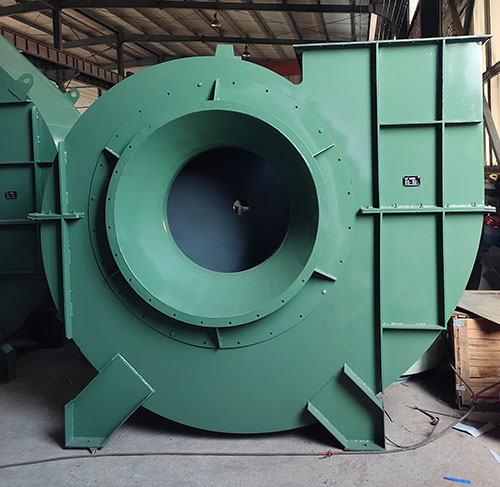

G/Y5-51型鍋爐離心送、引風機
葉輪直徑800~2950mm
主軸轉速480~1450r/min
壓力911~8873Pa
流量9900~583000m³/h
選配件
整體支架, 防護罩,消聲器, 進出口補償器，進出口法蘭, 調節門, 電動執行器,減震器, 膜片聯軸器, 液力耦合器, 電機防雨罩, 溫度傳感器, 振動傳感器,軟啟動裝置, 變頻器, 專用電機, 系統監測控制裝置, 潤滑系統，高位油箱。
Y5-51-1鍋爐離心引風機性能表
|
機 號 |
轉速（r/min） |
流量（m3/h） |
全壓（Pa） |
內功率 |
|
8D |
1450 |
9900～23100 |
1568～1098 |
5.9～9.5 |
|
9D |
1450 |
14100～32900 |
1984～1391 |
10.6～17.2 |
|
10D |
1450 |
19300～45100 |
2449～1718 |
18～29.1 |
|
11D |
1450 |
25700～6000 |
2963～2079 |
29～46.8 |
|
11D |
960 |
17000～39700 |
1299～911 |
8.4～13.6 |
|
12D |
1450 |
33400～77900 |
3525～2474 |
44.8～72.3 |
|
12D |
960 |
22100～51600 |
1546～1083 |
13～21 |
|
13D |
1450 |
42400～99000 |
4138～2903 |
67～108 |
|
13D |
960 |
28100～65600 |
1814～1274 |
19.4～31.4 |
|
14D |
1450 |
53000～124000 |
4799～3367 |
97～157 |
|
14D |
960 |
35100～82100 |
2104～1476 |
28.1～45.5 |
|
15D |
1450 |
65100～152000 |
5509～3865 |
136～221 |
|
15D |
960 |
43100～101000 |
2415～1694 |
39.6～64.2 |
|
15D |
730 |
32800～76800 |
1397～980 |
17.4～28.3 |
|
16D |
1450 |
79100～185000 |
6268～4397 |
189～305 |
|
16D |
960 |
52400～122000 |
2748～1926 |
55～88 |
|
16D |
730 |
39800～93000 |
1589～1114 |
24.1～38.9 |
|
17D |
960 |
62900～147000 |
3102～2176 |
74～120 |
|
17D |
730 |
47800～112000 |
1794～1258 |
32.6～52.9 |
|
18D |
960 |
74600～174000 |
3478～2439 |
99～159 |
|
18D |
730 |
56700～132000 |
2012～1411 |
43～70 |
|
19D |
960 |
87700～205000 |
3875～2718 |
129～209 |
|
19D |
730 |
66700～156000 |
2241～1573 |
57～90 |
|
20D |
960 |
102000～239000 |
4294～3170 |
167～270 |
|
21D |
730 |
77800～182000 |
2483～1741 |
74～119 |
|
21D |
960 |
118000～276000 |
4733～3320 |
213～344 |
|
21D |
730 |
90100～210000 |
2737～1920 |
94～151 |
|
21D |
580 |
71600～167000 |
1728～1212 |
47～76 |
|
22D |
960 |
136000～318000 |
5194～3644 |
269～435 |
|
22D |
730 |
104000～242000 |
3004～2107 |
119～191 |
|
22D |
580 |
82300～192000 |
1897～1330 |
58～96 |
|
23.5D |
960 |
166000～387000 |
5928～4157 |
374～604 |
|
23.5D |
730 |
126000～295000 |
3428～2404 |
164～266 |
|
23.5D |
580 |
100000～234000 |
2164～1518 |
82～133 |
|
25D |
730 |
152000～355000 |
3879～2721 |
224～363 |
|
25D |
580 |
121000～282000 |
2449～1718 |
113～182 |
|
26.5D |
730 |
181000～422000 |
4358～3057 |
300～484 |
|
26.5D |
580 |
144000～336000 |
2751～1930 |
151～243 |
|
26.5D |
480 |
119000～278000 |
1884～1322 |
85～138 |
|
28D |
730 |
213000～498000 |
4865～3413 |
394～630 |
|
28D |
580 |
169000～396000 |
3072～2155 |
198～320 |
|
28D |
480 |
140000～328000 |
2104～1470 |
112～181 |
|
29.5D |
730 |
250000～583000 |
5401～3789 |
514～829 |
|
29.5D |
580 |
199000～463000 |
3410～2392 |
258～416 |
|
29.5D |
480 |
164000～383000 |
2336～1638 |
146～235 |
技術與規格
1、該系列風機采用耐磨葉輪、防漏油軸承座、鉸鏈?zhǔn)捷S向調節門等。
2、采用可調式進氣口。即在安裝風機時調整進風口與葉輪的軸向和徑向間隙。
3、高強度耐磨葉輪。葉輪采用單板后向葉片，減少了氣流的沖擊，穩定性好，電機不易過載，大大延長了風機的使用壽命。這種風機壓力系數高，圓周速度低，噪音低，非常實用。
4. 防漏軸承座。搭接式擋油環用于將高速旋轉軸承攜帶的油拋向軸承箱內壁，回流至油池；半開式鋁油封不僅便于維修，防止發生摩擦事故，還可以增加軸向強度。部分稀油被截回油池；外壓盤根鎖住少量稀油；軸承箱頂部設有排氣塞，降低了軸承箱內的輕微正壓，保證不漏油和良好的防漏防塵性能。
5. 軸向調節鉸鏈門。調整門導葉與調整桿的支點設有關節軸承，在運行調整過程中無“死點”，調整靈活省工，安全可靠，確保執行器沒有過載。
6、風機為整體式或分體式。
16D以下該系列風機傳動組、電機、聯軸器罩在出廠前已組裝完整，機殼、進風口、調節門為一體，小型號風機組裝完成出廠時作為兩個部件的一個部件，大型機型拆裝成多個部件，便于運輸和安裝。
7、風機為懸臂式結構，方便整理。電機與變速器直接相連，可均勻傳遞扭矩，減少振動，使風機工作可靠。
8、風機安裝維護方便。風扇有兩個完整的底座外殼和一個傳動組。外殼具有分體面或垂直分體面，拆裝特別方便。轉子可以垂直提升拆卸。
