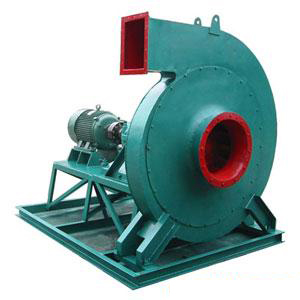

M6-29型煤粉離心通風機--周口市通用鼓風機有限公司

M9-26型煤粉離心風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料、空氣及無腐蝕、不自燃、不含黏性物質之氣體，介質溫度不超過80℃。M9-26型煤粉離心風機用于煤粉輸送。

M6-29型煤粉離心通風機結構：

煤粉離心通風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有16片也有32片的，前向彎曲型，葉片、輪蓋、輪盤全部16Mn制造，且途耐磨層，葉輪無葉擴壓器，外緣最高周速140m/s。

2.傳動組：有主軸、軸承箱、皮帶輪等組成。

3.機殼：由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用16Mn,提高耐磨性，其余部分用普通鋼板焊接成蝸形殼整體。

4.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

M6-29型煤粉離心通風機形式：

M9-26型煤粉離心風機制成單吸入，有№12.5、13、14、15、16.5共6個型號，全部D式傳動。M9-26型煤粉離心風機制成右旋轉和左旋轉兩種型式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。風機的出口位置以機殼的出風口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。

M6-29型煤粉離心通風機參數

產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/h	電動機
產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/h	型號	功率 kW
13 D	1450	1	8947～8614	37730～47162	JS-126-4 （3000V）	190
		2	8359～8075	51879～56595	JS-126-4 （380V）	225
		3	7722～7350	61311～66027	JS-127-4 （380V）	260
14 D	1450	1	10368～10221	47127～53018	JS-127-4 （3000V）	230
		2	9986～9349	58909～70690	JS-136-4 （3000V）	300
		3	8957～8526	76581～82473	JS-137-4 （3000V）	350
15 D	1450	1	11907	57968	JS-136-4 （3000V）	300
		2	11730～11466	65214～72460	JS-137-4 （3000V）	350
		3	11330	79706	JS-138-4 （3000V）	410
		4	10741	89652	JSQ-146-4 （3000V）	430
		5	10280～9790	94198～101444	JSQ-147-4 （3000V）	500
16.5 D	1450	1	14406	77161	JSQ-147-4 （3000V）	500
		2	14190～13877	86807～96452	JSQ-148-4 （3000V）	570
		3	13475～12995	106097～115742	JSQ-1410-4（3000V）	680
		4	12436～11848	125388～135033	JSQ-1510-4（6000V）	830

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
