一、煤粉離心通風機用途

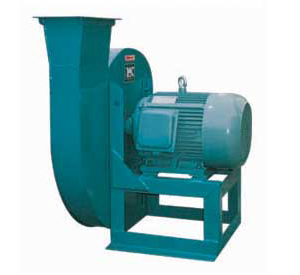

M7-29型煤粉離心通風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。
二、M7-29型煤粉離心通風機性能參數表
性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體（空氣）密度為1.02kg/m³。
M7-29型煤粉離心通風機性能參數表
|
產品型號 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3 / h |
電動機 |
|
|
型號 |
功率 kW |
|||||
|
M7－29 11 D |
1450 |
1 |
5099～5217 |
11500～14350 |
Y225S－4 （380V） |
37 |
|
2 |
5246～5178 |
17200～20100 |
Y250M－4 （380V） |
55 |
||
|
3 |
5099～4687 |
23000～28750 |
Y280S－4 （380V） |
75 |
||
|
M7－29 12.5D |
1450 |
1 |
6600～6747 |
16850～21100 |
Y280S－4 （380V） |
75 |
|
2 |
6796～6693 |
25300～29500 |
Y280M－4 （380V） |
90 |
||
|
3 |
6609～6433 |
33500～38000 |
Y315S－4 （380V） |
110 |
||
|
4 |
6061 |
42200 |
Y315M－4 （380V） |
132 |
||
|
M7－29 13 D |
1450 |
1 |
7414～7571 |
20000～25000 |
Y280M－4 （380V） |
90 |
|
2 |
7610 |
30000 |
Y315S－4 （380V） |
110 |
||
|
3 |
7512～7414 |
35000～40000 |
Y315M－4 （380V） |
132 |
||
|
4 |
7217 |
45000 |
Y315L1－4 （380V） |
160 |
||
|
5 |
6796 |
50000 |
JS117－4 （380V） |
180 |
||
|
M7－29 14.5D |
1450 |
1 |
8894 |
26300 |
Y315M－4 （380V） |
132 |
|
2 |
9091～9140 |
32900～39490 |
Y315L1－4 （380V） |
160 |
||
|
3 |
9022 |
46100 |
Y315L2－4 （380V） |
200 |
||
|
4 |
8894～8649 |
52650～59200 |
Y355M2－4 （380V） |
250 |
||
|
5 |
8159 |
65900 |
JS127－4 （380V） |
260 |
||
|
M7－29 16 D |
1450 |
1 |
10346～10415 |
28500～36800 |
JS117－4 （380V） |
180 |
|
2 |
10571～10493 |
45500～54400 |
Y355M2－4 （380V） |
250 |
||
|
3 |
10277～9905 |
61400～69200 |
Y355L2－4 （380V） |
315 |
||
|
4 |
9610 |
77000 |
Y400－4 （6000V） |
355 |
||
|
M7－29 17 D |
1450 |
1 |
11670～12013 |
34300～53800 |
Y355L1－4 （380V） |
280 |
|
2 |
12013 |
63300 |
Y400－4 （6000V） |
355 |
||
|
3 |
11768～11425 |
72800～82300 |
JS148－4 （6000V） |
440 |
||
|
4 |
11032 |
91800 |
JS1410－4 （6000V） |
500 |
||
